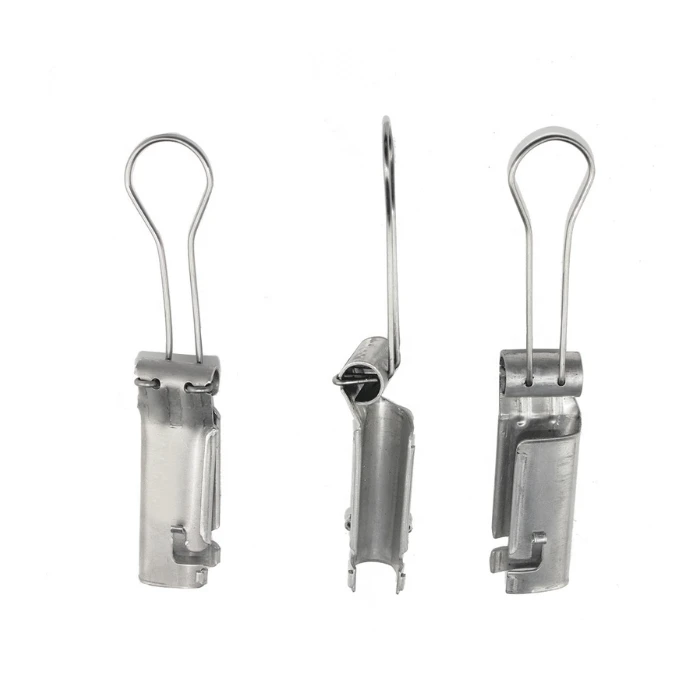

CATV Asma Tel Kelepçesi Teknik Özellikleri
Ürün çizimi
Genel
| Parametre | Şartname |
|---|---|
| Kelepçe Gövde Malzemesi | Alüminyum Alaşımlı 5052-H34 |
| Kefalet Teli Malzemesi | 304 Paslanmaz Çelik |
| Yüzey İşlem | Floro-Karbon Tozu Kaplama |
| Kablo Uyumluluğu | RG59, RG6, RG7, RG11 Koaksiyel |
| Messenger Kablo Boyutu | 0,061" - .072" çap |
| Kablo Çapı Aralığı | 0,240" - 0.405" (6,1 mm - 10.3 mm) |
Mekanik
| Parametre | Şartname |
|---|---|
| Minimum Kırılma Dayanımı | 500 lb (2,225 N) |
| Birim Ağırlığı | 0,05 lb (23g) |
| Kelepçe Boyutları | 3.2" L × 1.4" W × 1.1" H |
| Kefalet Tel Çapı | 0,081" (2,06 mm) |
| Önerilen Sarma Dönüşleri | 2 tam dönüş (standart mesajlaşma), 1 dönüş (büyük boy mesajlaşma) |
| Minimum Kurulum Yüksekliği | Yerden 12 feet yüksekte |
| Maksimum Açıklık Uzunluğu | Destek noktaları arasında 300 feet |
Yargılama özelliği
| Parametre | Şartname |
|---|---|
| Çalışma Sıcaklığı | -40 derece F ila +185 derece F (-40 derece ila +85 derece) |
| UV Dayanımı | >2000 saat (ASTM G154) |
| Tuz Püskürtme Direnci | >1000 saat (ASTM B117) |
| Nem | 0-%100 bağıl nem (yoğuşmasız) |
| Rüzgar Yüklemesi | 90 mph'ye kadar sürekli rüzgarlar |
| Buz Yükleme | 0,5" radyal buz birikimi |
CATV Bırakma Tel Kelepçesi Temel Değer Önerileri
Tek-Çözüm
请替换当前内容 Dünya çapında 27 şehirde bulunan, 50 teslimat merkezi, 7x24 saat teslimat kapasitesi ile kurumsal küreselleşmenin en iyi ortağıdır.
Tek-Çözüm
Dünya çapında 27 şehirde bulunan, 50 teslimat merkezi, 7x24 saat teslimat kapasitesi ile kurumsal küreselleşmenin en iyi ortağıdır.
Tek-Çözüm
Dünya çapında 27 şehirde bulunan, 50 teslimat merkezi, 7x24 saat teslimat kapasitesi ile kurumsal küreselleşmenin en iyi ortağıdır.
Tek-Çözüm
Dünya çapında 27 şehirde bulunan, 50 teslimat merkezi, 7x24 saat teslimat kapasitesi ile kurumsal küreselleşmenin en iyi ortağıdır.
CATV Bırakma Tel Kelepçesi Ürün Özellikleri
Gelişmiş Gerilim Giderme Teknolojisi
Catv bırakma teli kelepçesi, gerilimi kablonun kendisi üzerinde yoğunlaştırmak yerine, gerilim yüklerini haberci teli boyunca yeniden dağıtan yenilikçi bir ofset eğrilik tasarımına sahiptir.
Bu mühendislik yaklaşımı, kablonun hizmet ömrünü geleneksel sabit montajlı kelepçelere kıyasla 3-5 yıl uzatarak altyapı yatırımınızı korur.
Birinci Sınıf Korozyona-Dirençli Malzemeler
Denizcilik- sınıfı 5052-H34 alüminyum alaşımından ve Tip 304 paslanmaz çelikten üretilen bu CATV saplamalı kelepçe, aşırı çevre koşullarına dayanıklıdır.
Floro-karbon tozu kaplama, UV bozulmasına karşı ek bir koruyucu bariyer sağlayarak kıyıdaki tuz serpintisinde, endüstriyel kirleticilerde ve -40 derece F ila +185 derece F (-40 derece ila +85 derece) arasındaki sıcaklık dalgalanmalarında güvenilir performans sağlar.
Evrensel Kablo Uyumluluğu
Belirli kablo türleriyle sınırlı rakip ürünlerden farklı olarak DIMI Fiber catv saplama kablo kelepçesi, tüm standart koaksiyel kablo çeşitlerini barındırır.
Hassas-işlenmiş oluklar, dielektrik köpüğü ezmeden veya deforme etmeden 0,240" ila 0,405" çapındaki kabloları sabitler, bu da onu entegre haberci telleri olan RG59/RG6/RG7/RG11 koaksiyel kablolarla uyumlu hale getirir.
Hızlı Dağıtım Sistemi
Patentli L-yuvası askılı sarma mekanizması cıvatalara, ayar vidalarına veya özel sıkma araçlarına olan ihtiyacı ortadan kaldırır.
Kurulumcular, bağlantı noktası başına 2-3 dakikada uygun gerilime ulaşabilir ve bu da geleneksel cıvatalı kelepçelere kıyasla günlük kurulum oranlarını %35-50 oranında artırır.
Güvenlik-Özellikle Tasarlanmış Şamandıra Tasarımı
Catv saplama teli kelepçesi, koaksiyel kablonun kelepçe gövdesi içinde bağımsız olarak hareket etmesine olanak tanıyarak rüzgarın- neden olduğu titreşimleri ve termal genleşme/büzülmeyi emer.
Bu kritik özellik, merkez iletkenin mikro-bükülmesini önler ve sıcaklık döngüleri boyunca sinyal bütünlüğünü koruyarak tüm hava koşullarında güvenilir performans sağlar.
Hava Şartlarına Karşı-Mühürlü Yapı
Açıkta diş veya boşluk bulunmayan pürüzsüz yüzey kalitesi, su birikmesini ve buz oluşumunu önler.
Kelepçenin geometrisi, doğal drenajı ve kendi kendini- temizlemeyi destekler, mevsimsel hava değişiklikleri boyunca tutarlı tutuş gücünü korur ve nemden kaynaklanan korozyonu önler.
Yüksek Yük Kapasitesi
Çoğu düşme kablosunun çekme dayanımını %50-100 oranında aşan 500 lbs minimum kopma mukavemetine (MBS) kadar test edilmiştir.
Bu güvenlik marjı, şiddetli rüzgar olayları veya kazara aşırı{0}}gerilme sırasında kablo hasarı oluşmadan önce kelepçenin serbest kalmasını sağlayarak ağ altyapısı yatırımınızı korur.
Bakım-Ücretsiz Çalıştırma
Sıfır hareketli parça ve-dişlenmeyen tasarım, periyodik yeniden-torklama veya ayarlama ihtiyacını ortadan kaldırır.
Catv saplama teli kelepçesi, düzgün bir şekilde kurulduktan sonra, servis müdahalesi olmadan 15+ yıl boyunca tutarlı tutma gücünü koruyarak uzun-vadeli işletme maliyetlerini azaltır.
CATV Bırakma Tel Kelepçesi Uygulama Senaryoları
Konut Genişbantında Düşüşler
Catv askı teli kelepçesi, kabloların elektrik direklerinden bina bağlantı noktalarına kadar uzandığı tek-aile ve çoklu-konut birimi (MDU) kurulumlarında mükemmeldir.
Şunlar için idealdir:
Banliyö kablolu TV hizmeti düşüyor (75-200 ft açıklık)
DOCSIS 3.1 gigabit geniş bant bağlantıları
Paket video/internet/telefon hizmeti sunumu
Mevcut telefon altyapısı üzerinde iyileştirme kurulumları
Orta-Aralık Destek Noktaları
200 feet'i aşan düşmeler için DIMI Fiber catv düşürme teli kelepçesi, özel direk yerleşimi gerektirmeden ara destek sağlar:
Ticari bina kampüs ağları
Endüstriyel park bağlantısı
Genişletilmiş kırsal hizmet kesintileri (uygun aralık hesaplamalarıyla)
Geçici etkinlik bağlantısı (konserler, fuarlar, şantiyeler)
Hibrit Fiber-Koaksiyel (HFC) Ağlar
Fiberin mahalle düğümlerini beslediği ve koaksiyel kabloların bireysel abonelere dağıtıldığı modern HFC mimarileriyle uyumludur:
Düğümden-eve-son-mil bağlantıları
Müşteri tesis ekipmanına hizmet alanı arayüzü (SAI)
Apartman komplekslerine başlık dağıtımı
Kablo modem sonlandırma sistemi (CMTS) uç bağlantıları
CATV Bırakma Tel Kelepçesi Sektörü Örnek Olay Çalışmaları
Metropolitan Fiber-'den-Eve-Genişletme
Proje Geçmişi:
Seviye 1 kablo operatörü, Chicago'nun üç banliyösünde 12.000 yerleşim birimine hizmet veren büyük bir ağ yükseltmesi gerçekleştirdi. Proje, inşaat sırasında hizmet sürekliliğini korurken mevcut hava altyapısının DOCSIS 3.1 özellikli RG11 koaksiyel düşüşlerle güçlendirilmesini gerektiriyordu.
DIMI Fiber Çözümü Uygulaması:
Yüklenici, 240 millik havai kablo güzergahına 15.000 DIMI-CATV-STD kelepçesi yerleştirdi. Aletsiz-kurulum süreci, ekiplerin 2 kişilik ekip başına günde 85-100 adet düşmeli kurulumu tamamlamasına olanak sağladı.
Sayısallaştırılmış Sonuçlar:
Düşme başına kurulum süresinde %35 azalma (ortalama 3,2 dakikaya karşılık . 4.9 dakika)
Kurulumdan sonraki ilk 18 ay boyunca-klemple ilgili arızalar için sıfır geri arama oranı-
Soğuk koşullarda basitleştirilmiş kurulum sayesinde hava-ile ilgili gecikmelerde %40 azalma
Ağ çalışma süresinde sözleşmeye dayalı SLA gerekliliklerini aşan %99,97'ye varan iyileşme
Kırsal Genişbant Girişimi
Proje Geçmişi:
Bölgesel bir telekomünikasyon kooperatifi, geniş bant hizmetini Wyoming'deki 1.200 mil karelik bir hizmet alanında hizmet verilmeyen 450 kırsal eve kadar genişletmek için federal finansman aldı. Zorlu ortam, aşırı sıcaklık dalgalanmalarını (-30 derece F ila +105 derece F), şiddetli rüzgarları (sürekli 50+ mil/saat), 7.000 fit yükseklikte yoğun UV'ye maruz kalmayı içeriyordu.
DIMI Fiber Çözümü Uygulaması:
Mühendislik ekipleri, daha uzun açıklık uzunlukları ve zorlu çevre koşulları için DIMI-CATV-HD ağır hizmet tipi kelepçeleri belirledi. Kooperatifin öncelikle elektrik hattı işlerinde deneyimli olan ancak geniş bant kurulumunda yeni olan bakım ekipleri, tek-günlük bir eğitim oturumunu tamamladı.
Sayısallaştırılmış Sonuçlar:
Ara destek olmadan 300 feet'e kadar uzatılmış açıklık kapasitesi (standart kelepçeler için. 200 ft sınırına kıyasla)
Minimum geniş bant deneyimine sahip ekipler arasında %92'lik ilk- kurulum başarı oranı
Saatte 60+ mil/saatte birden fazla rüzgar olayına rağmen 18 aylık izleme süresi boyunca rüzgarla-ilişkili sıfır kablo arızası
Kurulum verimliliğindeki artışlar nedeniyle hizmet alanı kapsama alanı aynı bütçeyle 125 ev kadar genişletildi
Coastal Resort Topluluk Yükseltmesi
Proje Geçmişi:
Güney Carolina sahilinde 3.500-birimlik bir tatil köyüne ve yerleşim topluluğuna hizmet veren özel bir kablo operatörü, 15 yıllık altyapının tuzlu-havada korozyona uğraması nedeniyle hava tesislerinin tamamen değiştirilmesini gerektirdi. Okyanus kıyısındaki konumu (sörf bölgesinden 0,5-3 mil uzakta) son derece aşındırıcı bir ortam yarattı.
DIMI Fiber Çözümü Uygulaması:
Birden fazla tedarikçiyi değerlendirdikten sonra operatör, üstün korozyon direnci nedeniyle DIMI-CATV-SS denizcilik- sınıfı paslanmaz çelik kelepçeleri seçti. Tamamı-paslanmaz yapı, önceki karma-metal kurulumlarda sorun yaratan galvanik korozyon sorunlarını ortadan kaldırdı.
Sayısallaştırılmış Sonuçlar:
Önceki alüminyum kelepçelerde. 3-yıl garantiye kıyasla 10 yıl korozyon garantisi
Kurulumdan sonraki 12-aylık incelemelerde sıfır korozyon göstergesi gözlemlendi
Kelepçeyle ilgili servis çağrıları için bakım maliyetinde %75 azalma-
Irma Kasırgası'nda hayatta kalma (2023): DIMI kelepçe kurulumlarının %100'ü, saatte 180 mil hızla devam eden rüzgarlara rağmen sağlam kaldı
Uzun-vadeli sermaye harcaması gereksinimlerini azaltan 20+ yıllık uzatılmış varlık yaşam döngüsü tahmini
Üniversite Kampüsü Ağının Geliştirilmesi
Proje Geçmişi:
Büyük bir devlet üniversitesi, 450 dönümlük kampüsteki 48 akademik binaya, 16 öğrenci yurduna ve spor tesislerine hizmet veren dahili kablolu televizyon ve geniş bant dağıtım sistemini modernleştirdi. Proje, üç ayrı eski ağı birleşik bir HFC mimarisinde birleştirdi.
DIMI Fiber Çözümü Uygulaması:
Kampüs tesisleri yönetimi, altı inşaat dönemi boyunca aşamalı olarak 2.800 CATV askı teli kelepçesini dağıtmak için DIMI Fiber ile ortaklık kurdu. Kurulum ekibi, mühendislik programından tek bir öğleden sonra oturumunda eğitim alan öğrenci işçileri içeriyordu.
Sayısallaştırılmış Sonuçlar:
Hızlandırılmış dağıtım planı: Orijinal projeksiyona kıyasla 18 ayda. 24-tamamlandı
Öğrenci iş gücü entegrasyonu: 12 mühendislik öğrencisi pratik telekomünikasyon deneyimi kazandı
Kurulum kalitesi tutarlılığı: İlk-inceleme kalite kontrol incelemelerinde %98,5 başarı oranı
Ağ performansı: Tüm binalara 1 Gbps simetrik hizmet sağlandı
CATV Bağlantı Kablosu Kelepçesi Müşteri Görüşleri
Oartner'ımız
"Kablo inşaatı yönetiminde geçirdiğim 17 yılın ardından, anten donanımındaki artan gelişmelerden nadiren etkilenirim. DIMI Fiber CATV saplamalı kablo kelepçesi, kurulum verimliliğimizi gerçekten değiştirdi. İlk olarak geçen baharda bir banliyö genişletme projesinde 500 üniteyi test ettik ve sonuçlar bizi tüm hizmet bölgemizde standartlaştırmaya ikna etti."
"Araçsız-kurulum süreci, ortalama bırakma süremizi 5,5 dakikadan 3 dakikaya düşürdü-bu, neredeyse %45'lik bir iyileşme anlamına geliyor. Daha da önemlisi, yeni teknisyenlerimiz, yalnızca bir günlük eğitimin ardından 10 yıllık emektarlarla karşılaştırılabilecek kurulum kalitesine ulaştı."
Mike Rodriguez
Saha Operasyon Müdürü Bölgesel Kablo MSO, Güneydoğu Bölümü
Sarah Wu
Kıdemli Tesis Mühendisi Kıyı Telekomünikasyon Sağlayıcısı, Hawaii
"Kooperatifimiz, bölgemizdeki 600 kırsal eve hizmet sağlamak için USDA geniş bant fonu aldı. Zorluk mu? Hat ekiplerimizin onlarca yıllık elektrik dağıtımı deneyimi vardı ancak telekomünikasyon konusunda sıfır bilgisi vardı."
"DIMI Fiber CATV saplama teli kelepçesi bizim durumumuz için ideal olduğunu kanıtladı. Kurulum süreci sezgiseldir-ekiplerimiz bunu hemen anladı çünkü elektrik işlerinde günlük olarak kullandıkları benzer kablo-kullanma tekniklerinden yararlanıyor."
James Patterson
İnşaat Koordinatörü Kırsal Elektrik Kooperatifi, Montana
CATV Bağlantı Kablosu Kelepçesi Kurulum Kılavuzu
Haberci Telinin Hazırlanması
Catv saplama teli kelepçesini istenen bağlantı noktasında kabloya doğru konumlandırın. Kelepçenin eğimli uç-kenarını kılavuz olarak kullanarak, kelepçeyi kablo boyunca kaydırarak askı telini koaksiyel kablo kılıfından yavaşça ayırın.
01
Kablo Konumlandırma
Koaksiyel kabloyu kelepçenin kablo kanalına yerleştirin ve kavisli destek oluğuna tam olarak oturduğundan emin olun. Paslanmaz çelik kefalet telini ayrılmış askı teli ile kablo gövdesi arasına yerleştirin.
02
İlk Messenger Etkileşimi
Bir elinizle ayrılmış askı telinin ucunu kavrayın, diğer elinizle kelepçe gövdesini sıkıca tutun. Haberci telini tam ayırma uzunluğuna (15-18 inç) kadar uzatmak için kelepçeyi kablo ekseni boyunca düz bir şekilde geriye doğru çekin.
03
Rulman Yüzey Yönlendirmesi
Askı telini, kurulumun alt-tarafına (ev ucuna) doğru çekerek kelepçe gövdesinin merkez yatak yüzeyi etrafından geçirin.
Ev ucu kurulumlarında, doğru katener eğrisini elde etmek için bu adım sırasında uygun sarkma gerilimini koruyun.
04
L-Yuva Diş Açma
Askı telini kelepçe gövdesindeki ilk L-şeklindeki yuvadan geçirin. L-yuvası tasarımı, sıcaklık döngüsü veya titreşim sırasında paketin istem dışı açılmasını önleyen, kendiliğinden-kilitlenen bir geometri oluşturur.
05
Messenger Tel Sarma
Tutarlı bir gerginlik sağlayarak askı telini kelepçe gövdesi çevresine sarmaya başlayın. Standart 0,061"-0,072" messenger teli için iki tam dönüşü tamamlayın.
06
Nihai Sabitleme
Sargıları tamamladıktan sonra askı telinin ucunu kelepçenin açılan tarafındaki çıkış L-yuvasından geçirin. Fazla kabloyu 2-3 inç'e kadar kesin veya yerel elektrik kanunları gerektiriyorsa topraklama noktasına yönlendirin.
07
Destek Yapısına Bağlantı
Kelepçenin montaj parçasını kurulumunuza uygun şekilde açıklık kelepçesine, tahrik kancasına, J-kancaya veya diğer anten donanımına takın. Kefalet telinin destek donanımı kilitleme mekanizmasına güvenli bir şekilde geçtiğinden emin olun.
08
Optik Kablo Kurulumunuzu Optimize Etmeye Hazır mısınız?
Yenilikçi CATV saplamalı kelepçe sistemimizle DIMI Fiber farkını yaşayın. En zorlu ortamlarda güvenilirlik, verimlilik ve-uzun vadeli performans için tasarlandı.
